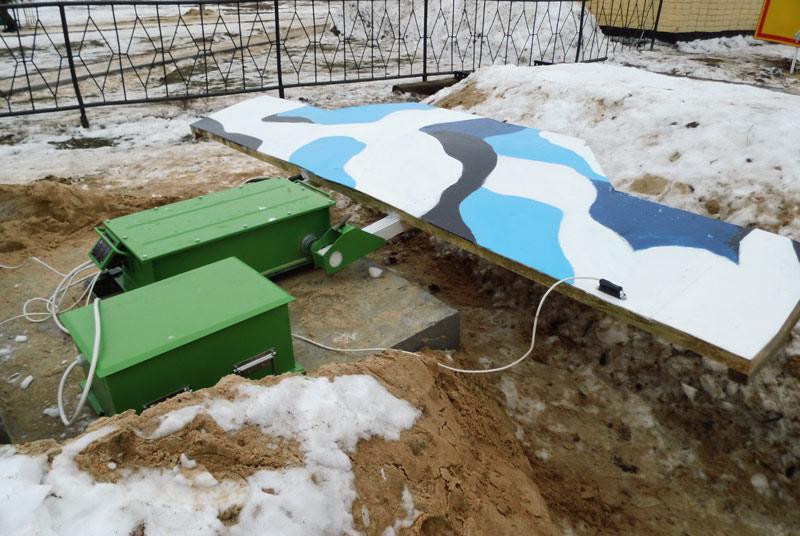

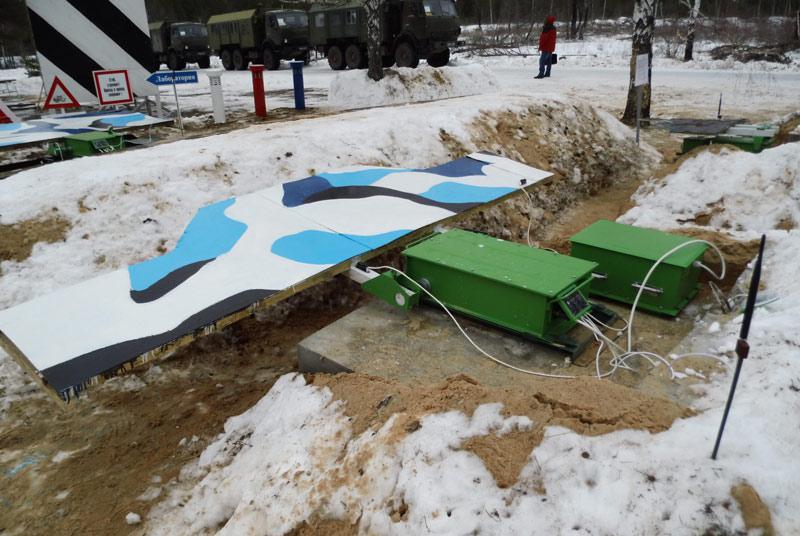

Установка РУТМ предназначена для показа тяжелой мишени на стрельбищах, директрисах и огневых городках при обучении войск наблюдению за полем боя, обнаружению, идентификации и стрельбе по появляющимся целям, имитирующим танки, бронетранспортеры, автомобили, противотанковые орудия и т.д.

РУТМ предназначена для работы в полевых условиях при температуре воздуха от минус 25 °С до плюс 50 °С, относительной влажности до 98% при температуре плюс 25 °С и силе ветра до 10 м/с. Управление и контроль РУТМ осуществляется на базовой частоте 2,4 ГГц с пульта управления. По алгоритму и протоколу управления РУТМ автоматически интегрируется в существующие комплекты УДМ-Р, РПСО и РКПО.



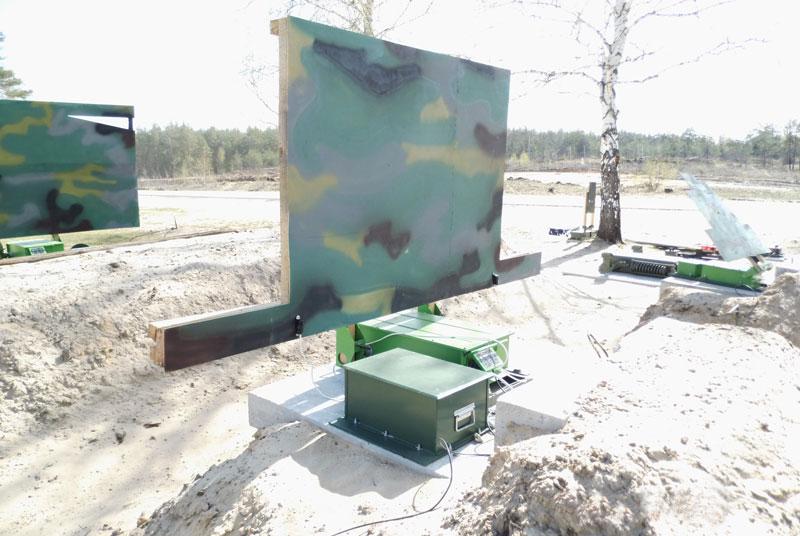

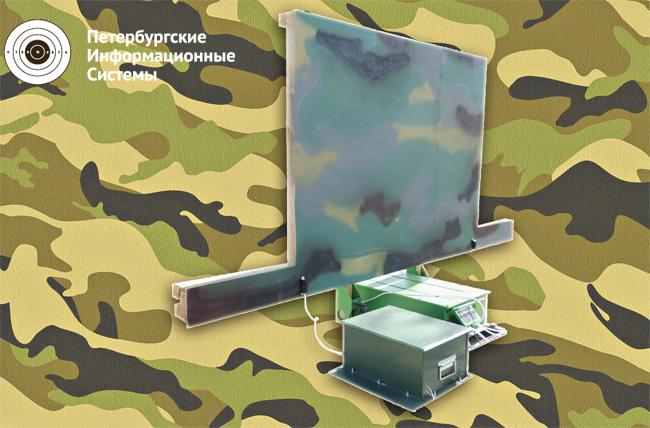

Состав изделия:

  • Радиоуправляемая установка подъёма тяжёлых мишеней
  • Рама в сборе
  • Блок аккумуляторный
  • Антенна мишенной установки
  • Штырь антенны мишенной установки
  • Лампа имитации
  • Лампа подсветки
  • Датчик инерционный в сборе
  • Кабель со струбцинами
  • Автоматическое зарядное устройство для АКБ 6СТ-55
  • Руководство по эксплуатации
  • Формуляр





Установка обеспечивает:



  • выполнение автономной проверки оборудования при подаче питания на установку и автоматическое определение типа подсоединенного датчика;
  • сигнализацию о состоянии мишенной установки: 1 вспышка лампы имитации – МУ исправна, подсоединен обкладочный датчик; 2 вспышки лампы имитации – МУ исправна, подсоединен инерционный датчик; постоянное вспыхивание лампы имитации - неисправность мишенной установки или датчика
  • прием от пульта управления (ПУ), обработку и хранение команд, согласно протоколу обмена информацией;
  • выполнение команд, полученных от ПУ (поднять, опустить щит мишени, включить/погасить имитацию огня противника, изменить настройки, доложить о состоянии);
  • фиксирование попадания боеприпаса в щит мишени, выдачу сигнала о попадании и опускание щита мишени;
  • имитацию пушечного вооружения противника серией вспышек светодиода с частотой 4 Гц и длительностью 2-3 секунды, и интервалом между сериями вспышек 4-6 секунд;
  • имитацию огня из стрелкового оружия противника серией вспышек светодиода с частотой 4 Гц и длительностью 3-5 секунды, и интервалом между сериями вспышек 4-6 секунды;
  • сохранение работоспособности мишенной установки в заданных выше режимах в диапазоне питающего напряжения от 21,6 В до 26,4 В постоянно¬го тока;
  • защиту выходных силовых цепей от перегрузок и короткого замыкания;
  • работу в режимах (режимы устанавливаются дистанци¬онно с пульта управления):
  • опускание при поражении;
  • поражение на подъеме - обкладочная мишень должна сразу опуститься с выдачей информации на пульт управления о поражении;
  • автоматическое опускание мишени при ее поражении на подъеме и вертикальном положениях;
  • при коротком замыкании обкладок мишени и прихода сигнала на ее подъем мишень не поднимается.



Габаритные размеры:



Габаритные размеры РУТМ -24 (без рамы), не более: Габаритные размеры одного аккумуляторного блока, не более:
  • длина - 750 мм
  • ширина - 650 мм
  • высота - 270 мм
  • масса мишенной установки (без АКБ и рамы), не более, 64 кг
  • длина - 350 мм
  • ширина - 250 мм
  • высота - 217 мм
  • масса одного аккумуляторного блока, не более 27 кг



Технические характеристики:



  • максимальный нагрузочный момент на поворотном валу - не менее 700 Н/м
  • время подъема (опускания) мишени при максимальном нагрузочном моменте на поворотном валу установки — не более 9 секунд
  • основным источником питания РУТМ-24 являются две аккумуляторные батареи (далее АКБ) на 12 В, соединённые последовательно, и ёмкостью 55 А۰ч каждая
  • для зарядки аккумуляторных батарей мишенных установок от источника переменного тока и напряжением 220 В применяется автоматическое зарядное устройство;
  • время нахождения в поле мишенных установок с наработкой до 300 циклов подъема/опускания щита мишени - не менее 3 суток. Эксплуатация РУТМ-24 ограничена разрядом аккумуляторных батарей
  • управление РУТМ-24 осуществляется на частоте 2,4 ГГц с мощностью приемо-передающего тракта до 10 мВт.
